资讯丨拆解大众ID.4 CROZZ前灯
国际汽车照明联盟
2021-10-22 10:32
资讯
我要评论(0
熟悉我们的小伙伴应当知道,我们在网站首页(www.dengdengschool.com)放置了一个“灯具拆解投票”的小栏目,发现近日来大众ID4头灯的得票数一骑绝尘,远超其他选手,既然是大家的意愿,那我们只有 “ 满足 ”!



今天,我们带来的就是大众集团的ID.4 CROZZ 头灯,先来一睹芳容:

图1:ID.4 CROZZ高配大灯

ID.4的大灯属于典型的“大眼萌妹”,而且还是开眼角、丰了卧蚕、戴了美瞳的超级大眼。接下来我们逐步来拆解(可惜的是,我们目前拿到的是个低配版本大灯)。


整体上讲,大灯分了几个大块,面罩总成,灯壳总成,透镜总成,辅助灯和装饰框。其中光导部分是安装在面罩上面。


低配采用圆光导方案,在外侧附上一个面罩,增加均匀性和可视宽度。再增加一个皮纹,是不是就有厚壁的效果了(筒子们,这种方案便宜效果好,不一定非要又粗又大的厚壁块)。


看这个花纹效果,细看密集恐惧症,远看非常漂亮。


至于亮度够不够,看人家的光源部分就知道了,亮度不够数量来凑,搞得定。


想必,大家也能切身感受到,近年来的内卷日趋激烈,大家不得不在材料降本,国产化等方向动脑经,什么板子啊,颗粒啊,塑胶粒子啊。。。那①有哪位同学知道下图这WTB连接器是谁家做的么?


另外,针对光导,② 这光导有一头涂黑了,各位读者大大知道用的啥材料吗?


接下来要拆这个辅助照明了。虽然辅助照明在法规上可有可无,但务实的德系车们一般还是会加上这个功能,增加照明的宽度。


整体结构比较简单,反光碗,光源PCBA,外加一个散热块结束。



接下来要拆大眼了。首先这是一颗体积很大的模组,透镜的尺寸约为52*75,厚度最厚的地方也有25。其次在透镜外侧有一根发光光导,且不论功能,外观上是非常有科技感的。除此之外在外侧有个乳白色的装饰框,金属色的突起。这下眼珠,瞳孔,眼白,美瞳齐活了。


外部的装饰框部分不是局部镀铝,而是乳白色装饰框和镀铝装饰框组合安装形成的,圆鼓鼓的挺可爱。


光导是外部是有设计一个外灯罩,有左右两个光源PCBA来点亮。


小编注意到的是,LED颗粒和光导之间有个非常小的间隙,对于这个间隙的设计,相信每家灯厂都会有自己的rule。③你家是多少呢?欢迎评论区讨论。

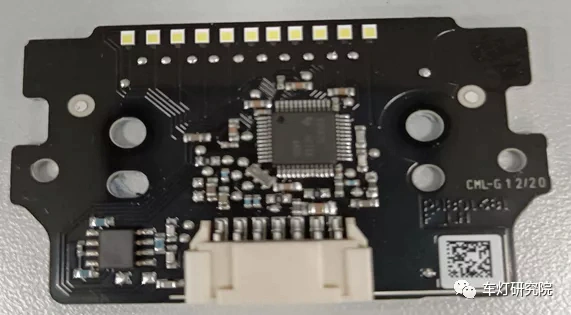

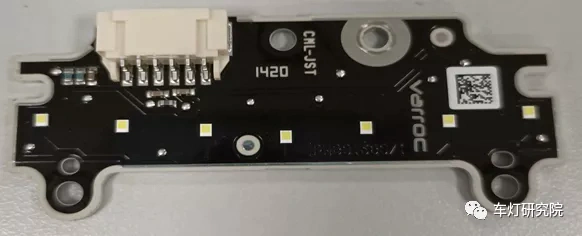

进一步拆解壳体,分光片,光源PCBA和散热底座。


另外,在LED颗粒前,还有两个塑料透镜。


来一张模组全家福。


高低配大灯在外形上区别不大,无非在下光导,眼白,远光辅助等地的区别,而最最最大的区别还是在于椭球,高配椭球是远近光一体+11分区,给大家看下:





最后我们来看下壳体,重点:Made by Xingyu。


整个灯拆解就告一段落,其实这个灯的设计目视起来不复杂,而且空间较大足够给设计人员去摆放内部零件。最亮眼的设计应该还是在模组造型上,比传统镀铝装饰框要更具科技感,点赞!!!
